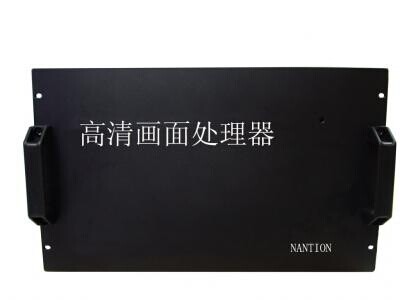

NTG1601高清画面分割器，是一款高性能的图像处理设备，主要用于多画面显示控制，实现多路输入信号以分割的形式输出显示，是大屏幕显示系统的核心控制部件。它能够将多路高清/标清视频输入（VGA/DVI/HDMI/SDI/CVBS ）以全屏显示或者多窗口的模式通过任意一个端口输出给显示设备，广泛适用于网络操作中心、公共控制中心、智能交通管理中心、处理中心、民用或军事监视系统、呼叫中心、金融中心、视频会议等。
产品特点：
1、单机最大可以支持16个画面分割，输入信号可支持VGA、DVI、HDMI、SDI、CVBS 等信号源，支持1080P高清视频输出，且输出分辨率可以调节；
2、支持多种显示模式，可平均分割、任意分割、画中画、漫游等功能；
3、控制方式： RS232串口、红外摇控；
4、预设场景以及场景记忆功能；
5、先进的纯硬件设计架构；
6、可靠性高，可满足每周七天、每天24小时不间断工作。

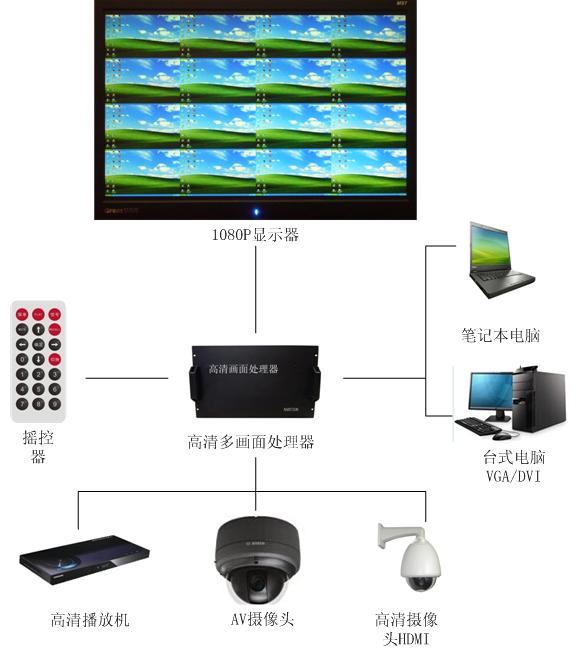

系统拓扑图：
技术参数：
|
名称
|
规格
|
|
RGB输入
|
|
|
输入接口
|
HD15
|
|
同步模式
|
HV分离同步、复合同步、绿同步
|
|
像素时钟
|
165MHz
|
|
分辨率
|
640x480/85HZ 至 1920x1200/60HZ
|
|
色彩深度
|
24bit,1677万色
|
|
缩放和显示
|
无限制
|
|
图像控制
|
移动、变形、亮度、对比度、色温；
|
|
HDMI/DVI输入
|
|
|
输入接口
|
DVI(兼容HDMI、VGA信号)
|
|
分辨率
|
支持480I~1080P输入，DVI信号支持640x480/85HZ 至1920x1200/60HZ
|
|
色彩深度
|
24bit,1677万色
|
|
缩放和显示
|
无限制
|
|
图像控制
|
移动、变形、亮度、对比度、色温；
|
|
视频输入
|
|
|
输入格式
|
NTSC、PAL或SECAM
|
|
识别方式
|
自动识别
|
|
图像控制
|
移动、变形、亮度、对比度、色温；
|
|
输出
|
|
|
输出接口
|
DVI－I连接器 （适合模拟和数字，包括DVI－I至HD15适配器）
|
|
输出格式
|
模拟和数字信号同时输出
|
|
输出分辨率
|
640x480 至 1920x1200
|
|
输出刷新频率
|
60Hz
|
|
色彩深度
|
24bit,1677万色
|
|
其它
|
|
|
控制端口
|
RS232
|
|
控制软件
|
NTview
|
|
供电
|
AC 90-240V/50-60HZ
|
|
显示单元
|
单个机箱最多可以支持16个画面，单元较多时机箱可以级联使用
|
|
功耗
|
8W/路
|
|
机箱规格
|
6U
|
|
尺寸
|
长x宽x高483mmx390mmx310mm
|
|
重量
|
20KG
|
