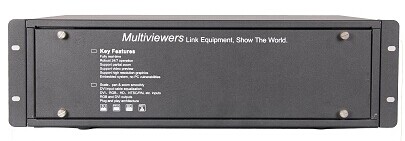

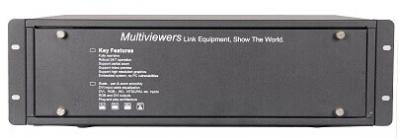

多屏幕拼接控制器,是一款集图像处理领域的多种最新技术于一身,综合了LCD\LED\DLP\PDP大屏幕领域的最新应用需求,集视频处理器、混合矩阵、无缝切换台、图像拼接处理器、多画面处理器等多种功能于一体的新型设备,堪称图像处理技术在大屏幕应用的集大成者。
特性功能
1、FPGA纯硬件架构,稳定可靠;
2、支持多种视频信号,随需所配;
3、灵活的板卡设计,随意组合;支持不掉电插拔,维护便利;
4、多路视频漫游、叠加,无区域和层次限制,支持触摸控制;
5、输出同步和双缓冲技术,确保输出同步;
6、输入视频任意切割功能,支持任意尺寸、任意大小切割处理;
7、支持异型拼接,各通道分辨率可单独调整,完美支持各类显示单元,实现特型显示效果;
8、独有字幕和台标功能,让显示更加圆满;
9、蒙板叠加功能,支持自定义图形叠加,客户可随意定制特效效果;
10、预监视和视频回显功能,极大方便用户监视播放视频内容;
10、预监视和视频回显功能,极大方便用户监视播放视频内容;
11、无限数量场景本地存储预设,随意读取调用;
12、支持设备联动控制,如电视墙开关机、矩阵切换、云台控制等;
13、支持定制开发。

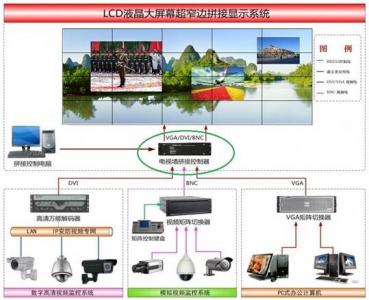

NTView系列拼接控制器系统拓扑图:
规格参数
项目
|
类型
|
型号
|
参数
|
设备规模
|
拼接规模
|
拼接屏数
|
最大16块
|
输入通道数量
|
高清输入
|
最大44路
|
|
标清输入
|
最大88路
|
||
设备类型
|
3UA
|
3UB
|
8U
|
输入卡槽位
|
4
|
6
|
11
|
输出卡槽位
|
6
|
4
|
9
|
最大可接屏数
|
12
|
12
|
16
|
机箱尺寸
|
440*300*135mm
|
440*300*135mm
|
440*350*355mm
|
最大功耗
|
100W
|
100W
|
200W
|
最大重量
|
15Kg
|
15Kg
|
30Kg
|
处理能力
|
接入信号类型
|
VGA\DVI\HDMI\C
|
|
输出信号类型
|
VGA\DVI\H264\网络双绞线\光纤等
|
||
基本功能
|
设计架构
|
FPGA纯硬件架构,平均故障时间MTBF>30,000小时,可连续工作超过1年
|
|
CrossPoint交换技术
|
巨量数据交换芯片技术确保信号图像完全实时显示
|
||
流行的模块化设计
|
灵活式板卡设计,任意组合,易维护
|
||
多层级控制
|
支持本机控制、局域网多用户控制
|
||
图像处理
|
全屏范围内所有窗口任意叠加、漫游、缩放
|
||
独立开窗数量
|
每个输出通道上可开4个高清独立显示窗口,16个标清独立显示窗口
|
||
无限制场景保存
|
场景保存无数量限制
|
||
窗口层叠
|
窗口层叠层数无限制
|
||
输出分辨率
|
最大可支持1920*1200@60
|
||
AV视频处理
|
AV输入具有倍线和运动补偿处理
|
||
远程开关机
|
支持串口控制拼接墙开关机
|
||
升级维护
|
输入、输出板卡及风扇均可以热插拔更换
|
||
冗余电源
|
采用N+1冗余电源结构,确保设备供电
|
||
独家特色
独家特色
|
带按键操作系统
|
仿矩阵快捷操作,手动快捷操作
|
|
输出映射
|
设备与显示单元之间的连接线材无需一一对应
|
||
支持热插拔
|
真正实现即时在线切换
|
||
视频切割
|
对视频进行任意切割的先进处理技术(包括信号去黑边功能)
|
||
显示单元拼缝的窗格处理
|
解决屏幕拼缝处图像的窗格显示
|
||
滚动字幕与台标
|
显示动态文字信息,如当前日期与时间、天气预报、紧急通知等
|
||
特效蒙版叠加
|
支持自定义图形叠加,客户可随意定制特效效果
|
||
预监\回显
|
播放前预先查看播放内容,及远程查看大屏正在播放内容
|
||
分辨率可单屏定义
|
支持DLP\LED\LCD等任意显示单元,单屏分辨率可单独调整
|
||
异型拼接
|
支持对显示单元的任意拼接组合
|
||
设备联动
|
支持与矩阵、云台等联动控制
|
||
控制类型
|
显示墙控制接口
|
标准工业接口RS-485
|
|
接口形式
|
RJ-45网络接口 标准工业接口RS-232
|
||
控制协议
|
网络通信协议 串口通信协议
|
||
控制软件
|
视频拼接控制系统V1.0
|
||
环境参数
|
温度
|
-10℃~70℃
|
|
湿度
|
0-95%(无凝结)
|
||
海拔
|
1000英尺(3048米)以下
|
||
其他参数
|
工作电压
|
AC110-240V 50-60HZ
|
|
平均故障间隔
|
30000小时
|
